Инструмент для обработки композитных материалов и материалов с сотовой структурой

Композитные материалы и материалы с сотовой структурой (сотовые панели, сэндвич-панели) сочетают малый вес с высокой жёсткостью и всё шире применяются в промышленности. Обработать их обычным металлорежущим инструментом сложно: соты сминаются, композит расслаивается, а стружка наматывается на фрезу. Компания «Дакс» поставляет специализированный инструмент, который решает эти задачи.

Материал с сотовой структуройСотовая панель

Где применяется

Аэрокосмическая отрасль Авиастроение Судостроение Машино- и вагоностроение Производство сэндвич-панелей

Какие материалы обрабатываются

Алюминиевые соты Арамидные соты (Nomex) Стеклопластик Углепластик Сэндвич-панели
Механическая обработка сотовой панели

Что мы предлагаем

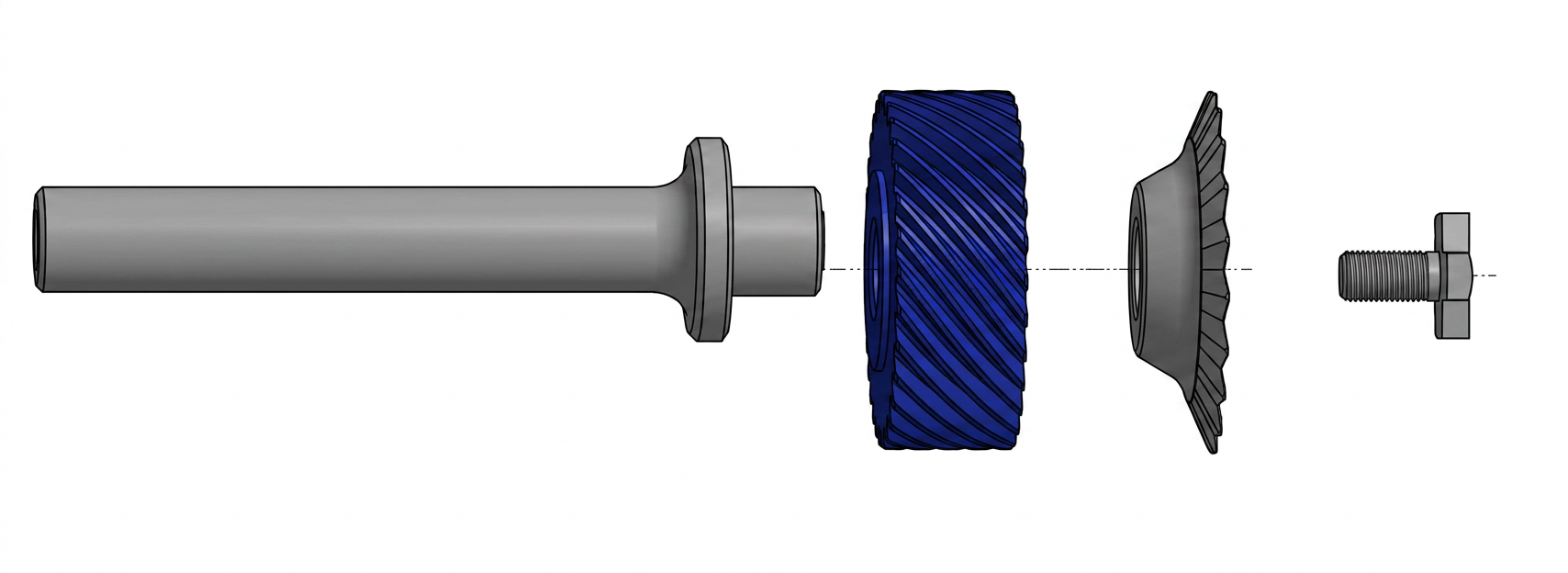

Комбинированный инструмент со стружколомомСтружколомы для обработки сотовых панелей

Комбинированный инструмент для 5-осевой обработки

Режущий инструмент и стружколомы комбинируются под конкретную задачу. Стружколом измельчает стружку прямо в процессе резания, и она не наматывается на режущую головку.

Концевая фреза для сотовых панелейКонцевые фрезы для контурной обработки

Концевые фрезы для контурной обработки

Контуры, пазы, уступы и профили в сотовых панелях с высокой точностью и чистотой поверхности. Фрезы с плоским торцом позволяют засверливаться в материал, с радиусным — формировать сложные поверхности.

Дисковые ножи для раскроя сотовых панелей

Дисковые ножи для раскроя

Специальная режущая кромка даёт чистый рез сотовых панелей, а сменные ножи на хвостовике позволяют быстро заменить нож без замены всего инструмента.

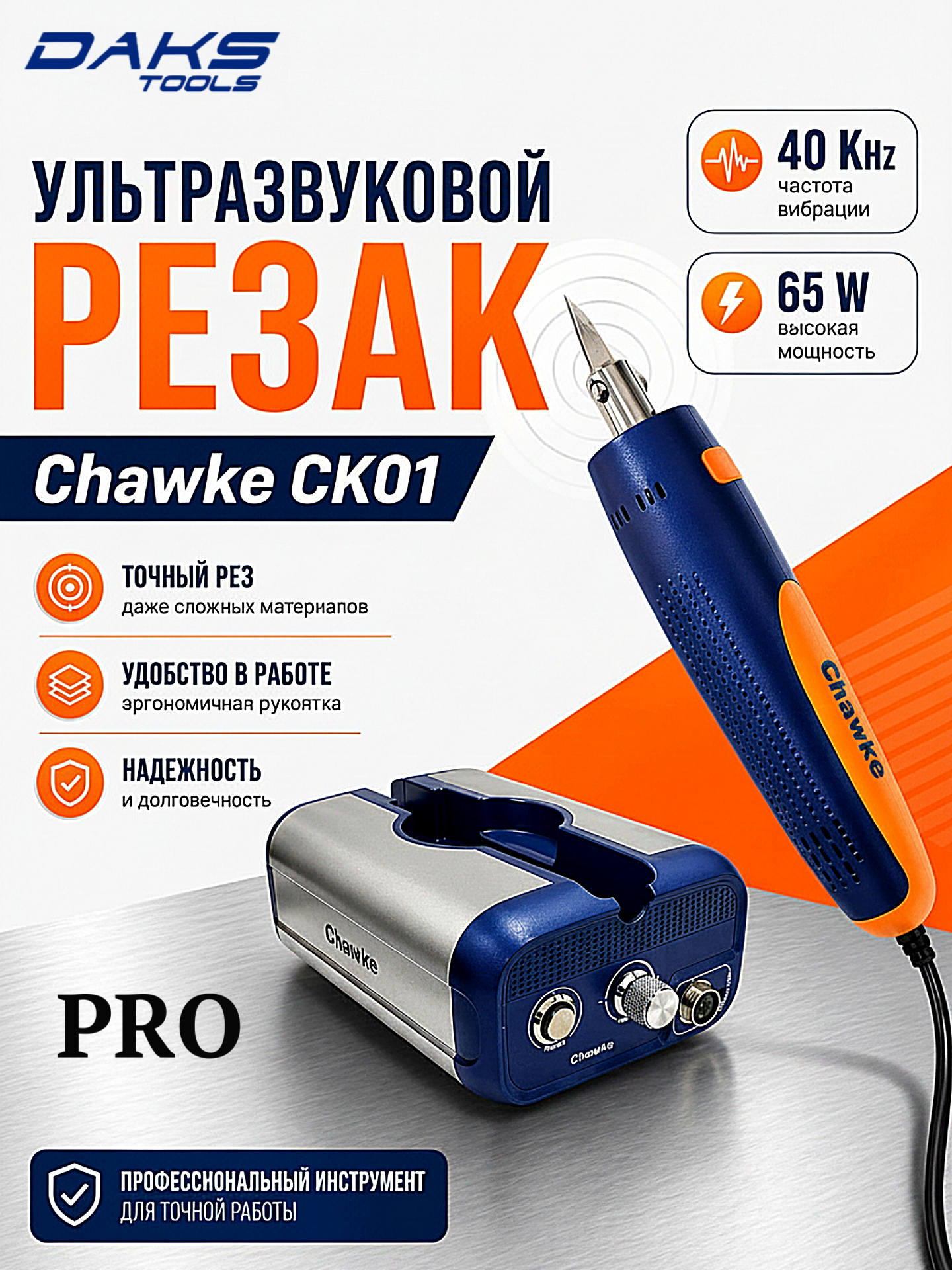

40 кГц · 65 Вт

Ультразвуковая резка

Ультразвуковой резак режет препреги, тонкие композиты, соты и вспененные материалы без сминания и рваных кромок. Смотрите ультразвуковой резак Chawke CK01, 65 Вт.

OSG · CFRP

Свёрла OSG для углепластика

Твердосплавные свёрла OSG для сверления углепластика (CFRP) без расслоения и вырывов волокон. По карте подбора OSG для CFRP предназначена серия D-STAD. Каталог свёрл OSG (PDF), о бренде OSG.

Частые вопросы

Чем обрабатывать алюминиевые и арамидные (Nomex) соты?

Для контурной обработки, пазов и уступов применяются концевые фрезы со специальной заточкой для сотовых материалов и комбинированный инструмент со стружколомом. Для раскроя панелей — дисковые ножи, для тонких материалов и препрегов — ультразвуковой резак.

Почему нельзя использовать обычную фрезу по металлу?

Обычный инструмент сминает и рвёт тонкие стенки сот, а на углепластике вызывает расслоение (деламинацию) и вырывы волокон. Кроме того, углеволокно очень абразивно и быстро изнашивает режущую кромку. Специальная геометрия решает эти проблемы.

Какое сверло нужно для углепластика (CFRP)?

Для углепластика применяют твердосплавные свёрла специальной геометрии, как правило с алмазным покрытием. В программе OSG для CFRP предназначена серия D-STAD — подберём нужный диаметр и исполнение по вашей задаче.

На каком оборудовании работает инструмент?

Фрезы, комбинированный инструмент и свёрла — на фрезерных станках и обрабатывающих центрах с ЧПУ, в том числе 5-осевых. Ультразвуковой резак — ручной инструмент, станок для него не нужен.

Можно ли подобрать инструмент под нестандартную задачу?

Да. Режущий инструмент и стружколомы комбинируются между собой под конкретную деталь, специальные исполнения поставляются по запросу.

Что нужно для подбора инструмента?

Пришлите чертёж или описание детали, обрабатываемый материал и толщину панели, модель станка. Специалисты «Дакс» подберут инструмент и режимы обработки: тел. 8 8552 91 04 21, info@daks-chelny.ru.
